Co to jest wyłącznik różnicowoprądowy?
Wyłącznik różnicowoprądowy, powszechnie nazywany różnicówką, odgrywa kluczową rolę w kwestiach bezpieczeństwa elektrycznego. Jego głównym zadaniem jest ochrona przed niebezpieczeństwem porażenia prądem. Urządzenie to monitoruje prąd wpływający i wypływający z obwodu, a w momencie, gdy wykryje różnicę, co może wskazywać na prąd upływu, automatycznie odcina zasilanie. Taki mechanizm znacząco minimalizuje zagrożenie w przypadku awarii.
Działanie wyłącznika opiera się na detekcji, gdzie każda niewielka nierównowaga jest sygnalizowana, co z kolei uruchamia jego funkcję wyłączania. Różnicówka jest nieodzownym elementem każdej instalacji elektrycznej, szczególnie w pomieszczeniach, gdzie ryzyko porażenia jest większe, jak na przykład:
- kuchnie,
- łazienki.
Warto również wiedzieć, że dostępne są różne typy wyłączników różnicowoprądowych, co pozwala na ich dostosowanie do konkretnych wymagań. Dzięki temu można znacznie zwiększyć skuteczność ochrony przed prądem upływu. Ich zastosowanie obejmuje nie tylko domy, ale również obiekty przemysłowe oraz wszelkie miejsca, gdzie bezpieczeństwo użytkowników jest priorytetem. Odpowiedni wybór oraz systematyczne testowanie tych urządzeń powinno być dla każdego właściciela budynku najważniejszą sprawą. Tylko w ten sposób można mieć pewność, że ochrona przed porażeniem prądem działa właściwie.
Co to jest prąd różnicowy i dlaczego jest istotny?

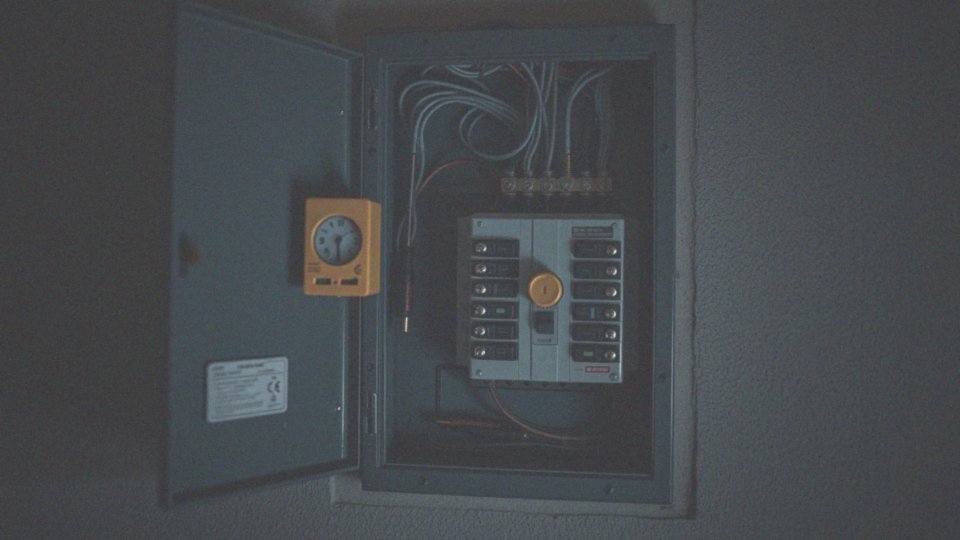

Prąd różnicowy to różnica pomiędzy prądem wpływającym a tym, który wypływa z obwodu elektrycznego. W idealnych warunkach obie wartości powinny być ze sobą zgodne. Gdy pojawia się różnica, może to sugerować, że część prądu znajduje niezamierzone ścieżki, na przykład przez uszkodzoną izolację lub nawet ludzkie ciało. Taka sytuacja znacznie zwiększa ryzyko porażenia prądem oraz pożaru, co czyni prąd różnicowy istotnym wskaźnikiem stanu instalacji elektrycznej.
Kiedy wyłącznik różnicowoprądowy zidentyfikuje taką nieprawidłowość, automatycznie przerywa zasilanie, co skutecznie chroni ludzi i ich mienie. Ta ochrona jest jeszcze bardziej efektywna, gdy urządzenie potrafi wykrywać zarówno prąd stały (DC), jak i zmienny (AC), co zwiększa jego uniwersalność.
Rzetelne monitorowanie prądu upływu jest kluczowe, ponieważ zabezpiecza nie tylko ludzi, ale także zwierzęta, które mogą być narażone na niebezpieczeństwo. Prąd różnicowy jest fundamentem wielu systemów ochrony w budynkach, zwłaszcza tam, gdzie ryzyko kontaktu z wodą jest wyjątkowo wysokie, na przykład w łazienkach.
Regularne śledzenie prądu różnicowego pozwala zredukować liczbę wypadków związanych z porażeniem prądem, co jest niezwykle istotne w kontekście bezpieczeństwa każdej instalacji elektrycznej.
Jak działa wyłącznik różnicowoprądowy?
Wyłącznik różnicowoprądowy funkcjonuje, monitorując prądy w systemach elektrycznych. Jego działanie opiera się na użyciu przekładnika sumującego, który bada przepływ prądu w przewodzie fazowym oraz neutralnym. Pod normalnymi warunkami suma tych prądów powinna wynosić zero. Jednak gdy izolacja ulegnie uszkodzeniu lub pojawią się niezamierzone ścieżki, ta suma przestaje być równa zeru, co aktywuje wyzwalacz urządzenia.
W rezultacie wyłącznik odłącza zasilanie, znacząco redukując ryzyko porażenia prądem. Istotna jest zatem błyskawiczna reakcja na różnice w prądach – wyzwalacz działa w milisekundach, co stanowi ogromną zaletę tego urządzenia. Dzięki ciągłemu monitorowaniu, można wykryć potencjalne zagrożenia zanim do nich dojdzie.
Prawidłowy dobór zabezpieczeń oraz zapewnienie selektywności wyłączników różnicowoprądowych mają kluczowe znaczenie dla ich efektywności i ochrony przed porażeniem w systemach elektrycznych. Te wyłączniki są nie tylko istotnym elementem w warunkach domowych, ale także w przemyśle, gdzie bezpieczeństwo użytkowników odgrywa nadrzędną rolę.
Jakie są rodzaje wyłączników różnicowoprądowych?
Wyłączniki różnicowoprądowe występują w różnych odmianach, które różnią się metodą wykrywania prądów upływu oraz czasem reakcji na zagrożenia. Najbardziej podstawowym modelem jest typ AC, zdolny do identyfikacji jedynie prądów przemiennych sinusoidalnych. Takie rozwiązanie idealnie sprawdza się w prostych aplikacjach, gdzie prądy stałe nie występują. Z kolei typ A potrafi wykrywać zarówno prądy przemienne, jak i pulsujące prądy stałe, co czyni go przydatnym w wielu urządzeniach elektronicznych oraz w instalacjach, które obsługują tego typu prądy, na przykład w systemach fotowoltaicznych. Bardziej zaawansowany jest typ B, który rozpoznaje prądy przemienne, pulsujące oraz stałe. Dlatego jest doskonałym wyborem dla obwodów zawierających urządzenia korzystające z prądu stałego. Typ F został zaprojektowany z myślą o układach z falownikami, a jego odporność na zakłócenia elektromagnetyczne jest niezwykle istotna w kontekście systemów przemysłowych oraz energooszczędnych. Dostępne są również wyłączniki różnicowoprądowe wyposażone w funkcję zwłoki czasowej, co pozwala na ich stosowanie w sytuacjach, gdzie chwilowe zakłócenia nie są problemem. Z drugiej strony, wyłączniki typu B+ oferują możliwość dodania dodatkowych zabezpieczeń, co ułatwia ich integrację z bardziej złożonymi systemami elektrycznymi niskiego napięcia.
Jakie parametry powinien mieć wyłącznik różnicowoprądowy?
Aby wyłącznik różnicowoprądowy działał prawidłowo i zapewniał bezpieczeństwo użytkowników, musi spełniać szereg istotnych parametrów. Najważniejszym z nich jest:
- prąd znamionowy (In), który określa maksymalny prąd, mogący przepływać przez urządzenie,
- prąd zadziałania (IΔn), wskazujący wartość różnicy prądów, przy której wyłącznik reaguje, odcinając zasilanie,
- napięcie oraz częstotliwość znamionowa, definiujące warunki, jakie muszą być spełnione, by wyłącznik funkcjonował w sposób bezpieczny,
- obciążalność zwarciowa, oznaczająca zdolność wyłącznika do przetrwania zwarć bez uszkodzeń, co jest kluczowe w przypadku wystąpienia przepięć,
- typ wyzwalania, który powinien być odpowiednio dopasowany do specyficznych warunków instalacyjnych.
W miejscach z dużą ilością urządzeń elektronicznych istotna staje się również odporność na zakłócenia elektromagnetyczne, co może wpływać na stabilność działania. Nie można zapomnieć o:
- prądzie upływowym oraz
- maksymalnym roboczym prądzie upływowym, które również mają swoje znaczenie.
Co więcej, prąd wyłączający (Ia) powinien być wyższy od sumy nominalnych prądów zabezpieczeń nadprądowych. Wszystkie wymienione parametry muszą być odpowiednio dobrane, biorąc pod uwagę specyfikę instalacji, rodzaj obciążenia oraz warunki środowiskowe, w jakich wyłącznik będzie stosowany.
Jak dobierać wyłączniki różnicowoprądowe do instalacji elektrycznych?
Wybór odpowiednich wyłączników różnicowoprądowych do instalacji elektrycznych wymaga rozważenia kilku kluczowych elementów. Na początku należy zidentyfikować:
- typ układu sieci, z którym współpracuje dana instalacja,
- liczbę faz, czyli charakter jednofazowy czy trójfazowy,
- warunki środowiskowe, w jakich wyłącznik będzie pracować,
- czułość wyłącznika, zazwyczaj wynoszącą 30 mA,
- selektywność wyłączników,
- charakterystykę czasowo-prądową wyłączników.
Wśród najczęściej występujących układów można wymienić TN-S, TN-C-S, TT oraz IT, a każdy z nich stawia przed nami specyficzne wymagania, co ma wpływ na dokonywany wybór. Ekstremalne poziomy wilgotności, zmiany temperatur oraz obecność chemikaliów mogą znacząco wpłynąć na konieczność doboru materiałów oraz konstrukcji urządzenia. W przypadku obwodów w pomieszczeniach mokrych czasem wymagane jest zastosowanie urządzenia o wyższej czułości. Dzięki selektywności wyłączników możemy ograniczyć zakłócenia w zasilaniu pozostałych obwodów. Warto również przeanalizować charakterystykę czasowo-prądową wyłączników, aby dostosować ich działanie do specyficznych warunków obciążenia. Na koniec, korzystanie z algorytmów doboru wyłączników różnicowoprądowych, które uwzględniają wszystkie powyższe kwestie, ma kluczowe znaczenie. Takie podejście nie tylko podnosi bezpieczeństwo użytkowników, ale także zapewnia optymalne funkcjonowanie całej instalacji elektrycznej, oferując rozwiązania skrojone na miarę konkretnej sytuacji.
W jakich układach powinien być stosowany wyłącznik różnicowoprądowy?
Wyłącznik różnicowoprądowy pełni kluczową rolę w systemach elektrycznych, zwłaszcza w układach takich jak:
- TN-S,
- TN-C-S,
- TT.
Te systemy posiadają oddzielny przewód ochronny PE. Z kolei zastosowanie układu TN-C, łączącego funkcje ochronne z neutralnymi, wiąże się z wyższym ryzykiem porażenia prądem, dlatego powinno się go unikać. W sieciach IT warto przeprowadzać szczegółowe analizy, ale możliwe jest implementowanie wyłączników różnicowoprądowych także w tych systemach. W miejscach, gdzie występuje podwyższone ryzyko, korzystanie z takich urządzeń staje się normą.
Należy również pamiętać o regulacjach prawnych, takich jak norma PN-HD 60364-4-41, która określa wymagania dotyczące dostosowania wyłączników do specyfiki każdej instalacji. Co więcej, prawidłowo wykonane uziemienie oraz odpowiednie klasyfikacje przewodów, w tym neutralnego, mają kluczowe znaczenie dla efektywności tych urządzeń. Tylko dzięki takim działaniom możemy znacznie podnieść poziom bezpieczeństwa w eksploatacji systemów elektrycznych.
Jak wyłącznik różnicowoprądowy chroni przed porażeniem prądem?
Wyłącznik różnicowoprądowy to kluczowy element zapewniający ochronę przed porażeniem prądem. Jego działanie polega na błyskawicznym wykrywaniu różnicy prądów przepływających w przewodach. Gdy zauważy nadmierny prąd upływu, który mógłby przejść przez ciało, natychmiast odłącza zasilanie w danym obwodzie. Taka reakcja ma miejsce w ciągu milisekund, co znacząco zmniejsza ryzyko elektrowstrząsu.
Urządzenie to monitoruje zarówno prąd fazowy, jak i neutralny — w idealnych warunkach ich suma powinna wynosić zero. Jakiekolwiek odstępstwa wskazują na potencjalne uszkodzenia izolacji lub inną niebezpieczną ścieżkę prądową, co aktywuje mechanizm ochronny. Dzięki temu szybkiemu działaniu możemy chronić nie tylko ludzi, ale również zwierzęta przed niebezpieczeństwem porażenia prądem.
Wyłączniki różnicowoprądowe powinny znajdować się zarówno w domach, jak i w miejscach pracy, gdzie ryzyko jest szczególnie wysokie, na przykład w:
- kuchniach,
- łazienkach.
Ważne jest, by dobrać odpowiedni model do specyfiki instalacji, co zapewni efektywną ochronę przed prądem upływu i zminimalizuje zagrożenie. Aby mieć pewność, że ten mechanizm działa właściwie, regularne testowanie wyłącznika jest niezbędne.
Jakie błędy można popełnić przy doborze wyłącznika różnicowoprądowego?
Wybierając wyłącznik różnicowoprądowy, można natknąć się na wiele pułapek, które mogą zagrażać bezpieczeństwu użytkowników. Przede wszystkim, ważne jest odpowiednie dobranie wyłącznika do konkretnego rodzaju obciążenia, ponieważ różne urządzenia elektryczne mają odmienne wymagania. Nieodpowiedni wybór może skutkować niewystarczającą ochroną.
Kolejnym istotnym błędem jest nieprawidłowe określenie prądu zadziałania (IΔn). Czułość wyłącznika powinna odpowiadać charakterystyce instalacji i panującym warunkom. Na przykład, w wilgotnych pomieszczeniach rekomenduje się korzystanie z wyłączników o czułości 30 mA. Dodatkowo, pomijanie analizy prądów upływowych znacząco zwiększa ryzyko porażenia prądem.
Ważne jest zatem, aby uwzględnić warunki otoczenia, takie jak:
- wilgotność,
- temperatura,
- czynniki korodujące,
- które mogą mieć wpływ na żywotność i sprawność wyłącznika.
Innym kluczowym zagadnieniem jest brak selektywności w stosunku do innych zabezpieczeń. Selektywne wyłączniki umożliwiają odłączenie jedynie części obwodu, pozostawiając inne w zasilaniu. Nie ma też sensu lekceważyć norm oraz przepisów, takich jak norma PN-HD 60364-4-41, które nakładają obowiązki dotyczące stosowania właściwych zabezpieczeń w instalacjach elektrycznych.
Świadomość ryzyk i unikanie tych błędów jest kluczowa podczas projektowania oraz montażu systemów elektrycznych, mając bezpośredni wpływ na bezpieczeństwo użytkowników oraz efektywność całego systemu.
Jakie normy muszą być spełnione przez wyłączniki różnicowoprądowe?
Wyłączniki różnicowoprądowe odgrywają kluczową rolę w zapewnieniu bezpieczeństwa użytkowników i ochrony przed porażeniem prądem. Aby mogły skutecznie spełniać swoje funkcje, muszą być zgodne z określonymi normami. Dla wyłączników bez zabezpieczenia nadprądowego obowiązuje norma PN-EN 61008-1, natomiast dla modeli z takim zabezpieczeniem (RCBO) ważna jest norma PN-EN 61009-1.
Te normy precyzują istotne cechy techniczne, które są niezbędne, aby wyłączniki działały prawidłowo w różnych warunkach. Również normy dotyczące:
- kompatybilności elektromagnetycznej (EMC),
- odporności na skrajne warunki środowiskowe.
Normy te są niezwykle znaczące, ponieważ mają wpływ na efektywność i bezpieczeństwo urządzeń elektrycznych. Co więcej, przestrzeganie normy PN-HD 60364-4-41 jest istotne dla instalacji elektrycznych w budynkach, a jej zasady pomagają w doborze odpowiednich wyłączników różnicowoprądowych. Dzięki temu zapewnia się wysoki poziom ochrony w różnych scenariuszach użytkowania.
Na koniec, zgodność z rozporządzeniem Ministra ds. Infrastruktury pozwala mieć pewność, że wszystkie instalacje elektryczne są nie tylko bezpieczne, ale także zgodne z aktualnymi przepisami prawnymi, co jest kluczowe dla prawidłowego funkcjonowania budynków i ich otoczenia.
Jakie są zalety i wady różnych typów wyłączników różnicowoprądowych?

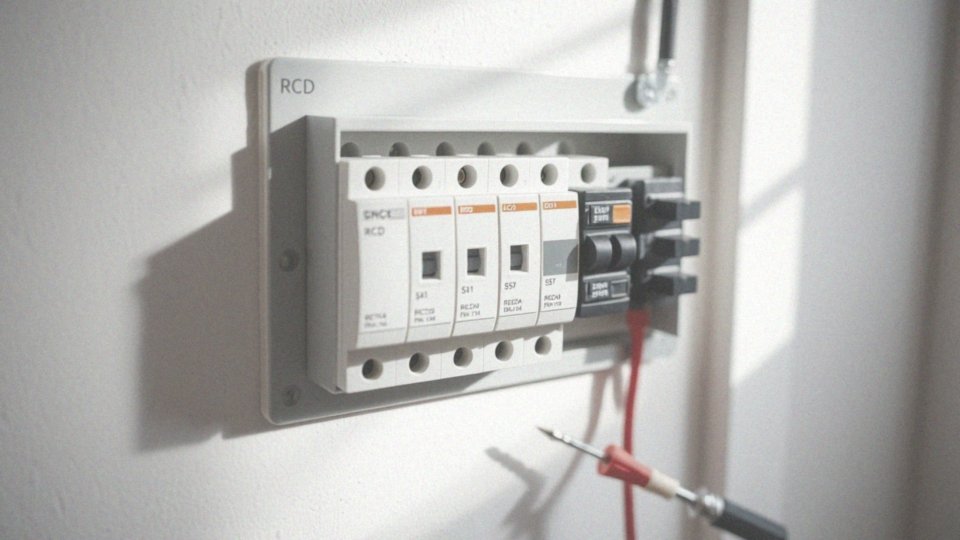

Wyłączniki różnicowoprądowe (RCD) dostępne są w różnych wariantach, z których każdy ma swoje zalety i niedociągnięcia:
- Model AC to najtańsza opcja, jednak jego możliwości są ograniczone do wykrywania tylko prądów przemiennych,
- Typ A radzi sobie z identyfikowaniem zarówno prądów stałych, jak i przemiennych, co czyni go bardziej uniwersalnym, lecz może być podatny na zakłócenia elektromagnetyczne,
- Typ B jest najbardziej wszechstronny, obsługując prądy w systemach AC i DC, aczkolwiek jego koszt jest najwyższy,
- Typ F charakteryzuje się wysoką odpornością na zakłócenia i sprawdza się w konkretnych zastosowaniach, jednak zazwyczaj bywa droższy od typów A i AC.
Przy wyborze wyłącznika różnicowoprądowego warto kierować się specyfiką zamierzonego zastosowania. W kontekście przemysłu, preferencje często składają się na wybór modeli B i F, ze względu na ich wysoką odporność na zakłócenia. Z kolei w domowych warunkach, typ AC najczęściej okazuje się wystarczający.
Podczas podejmowania decyzji, istotne są nie tylko kwestie finansowe, ale także parametry techniczne i właściwości ochronne. Każdy z rodzajów wyłączników różnicowoprądowych posiada swoje unikalne cechy:
- typ AC zachwyca niską ceną, lecz ogranicza funkcjonalność,
- typ A jest elastyczny, aczkolwiek wrażliwy na zakłócenia,
- typ B zapewnia wszechstronność, ale jest droższy,
- typ F, mimo odporności na zakłócenia, również wiąże się z wyższymi kosztami.
Ostateczny wybór powinien być dostosowany do charakterystyki instalacji elektrycznej oraz wymagań bezpiecznego użytkowania.
Jakie jest zastosowanie wyłącznika różnicowoprądowego?

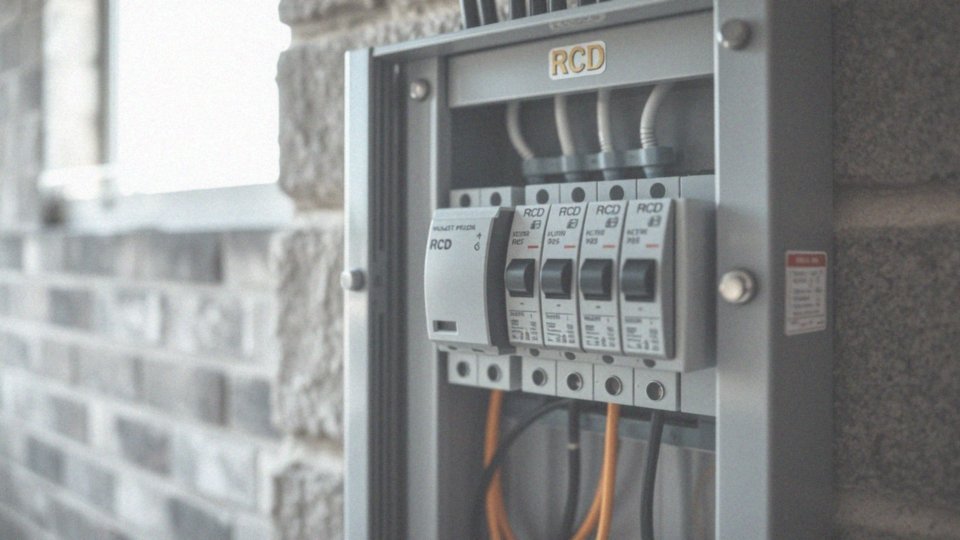

Wyłącznik różnicowoprądowy to niezwykle istotne urządzenie, które pełni kluczową rolę w wielu miejscach. Jego głównym zadaniem jest ochrona zarówno użytkowników, jak i instalacji elektrycznych. Spotykamy je w:
- domach,
- mieszkaniach,
- obiektach publicznych,
- szpitalach,
- przemyśle.
Te wyłączniki znacząco zwiększają bezpieczeństwo podczas użytkowania różnorodnych urządzeń elektrycznych. Szczególne znaczenie mają w przestrzeniach, gdzie ryzyko jest podwyższone, takich jak:
- łazienki,
- kuchnie,
- garaże,
- baseny.
Wyłączniki są niezbędne w obwodach oświetleniowych oraz gniazdkach elektrycznych, ponieważ nawet niewielkie odchylenia w przepływie prądu mogą prowadzić do groźnych sytuacji. Na przykład w instalacjach fotowoltaicznych wyłączniki te chronią przed uszkodzeniami, które mogą wynikać z zwarć. Warto pamiętać, że dobór odpowiedniego wyłącznika ma wpływ na komfort oraz bezpieczeństwo użytkowania. Należy zwrócić uwagę na jego odporność na czynniki atmosferyczne w przypadku instalacji zewnętrznych oraz na ochronę przed porażeniem prądem w miejscach, w których istnieje możliwość kontaktu z wodą. Dzięki tym urządzeniom można znacząco zredukować ryzyko awarii oraz wypadków związanych z porażeniem prądem. Z tego względu wyłączniki różnicowoprądowe stanowią integralny element nowoczesnych instalacji elektrycznych.
Dlaczego kontrola wyłącznika różnicowoprądowego jest ważna?
Dbanie o wyłącznik różnicowoprądowy jest niezwykle istotne dla zapewnienia bezpieczeństwa wszystkich użytkowników. Regularne przeprowadzanie testów, znane jako testy różnicówki, pozwala na identyfikację ewentualnych uszkodzeń. W sytuacjach awaryjnych poprawne działanie tego urządzenia jest kluczowe.
Zgodnie z zaleceniami producentów oraz obowiązującymi przepisami, wyłączniki różnicowoprądowe powinny podlegać okresowym kontrolom. Zaniedbanie takich testów może prowadzić do awarii, gdy wyłącznik będzie szczególnie potrzebny, co wiąże się z wyższym ryzykiem porażenia prądem. Statystyki jednoznacznie wskazują, że regularne testowanie znacznie ogranicza występowanie wypadków elektrycznych.
Nie można zapominać, że te urządzenia nie tylko chronią przed porażeniem, ale także redukują ryzyko pożarów spowodowanych wadami w instalacji. Kontrolowanie ich działania to obowiązek każdego właściciela nieruchomości, który chce zagwarantować bezpieczeństwo sobie i innym.
W momencie wykrycia niebezpiecznych różnic prądowych następuje natychmiastowe samoczynne wyłączenie zasilania, co stanowi skuteczną ochronę przed groźnymi sytuacjami. Dokonywanie regularnych testów wyłączników różnicowoprądowych znacząco podnosi poziom bezpieczeństwa użytkowania.
Jakie są skutki stosowania wyłącznika różnicowoprądowego w układzie TN-C?
Stosowanie wyłącznika różnicowoprądowego w systemie TN-C jest poważnym błędem, który może prowadzić do niebezpiecznych sytuacji. W tym układzie przewód neutralny pełni również funkcję przewodu ochronnego (PEN). Sprawia to, że prąd upływu może pozostawać niewykryty przez wyłącznik, co znacząco obniża poziom ochrony przed porażeniem elektrycznym.
Taka sytuacja stwarza zagrożenie zarówno dla osób korzystających z instalacji, jak i dla mienia. W przypadku stosowania wyłącznika w tym systemie, wszelkie zwarcia lub uszkodzenia izolacji mogą nie być zauważone. Gdyby prąd upływu przepływał przez uszkodzoną izolację, miałby możliwość powrotu przez przewód PEN, co uniemożliwia wykrycie potencjalnego zagrożenia. Tego rodzaju zaniedbanie może prowadzić do tragicznych zdarzeń, takich jak porażenie prądem lub pożar.
Z tego powodu zaleca się zdecydowane unikanie wyłączników różnicowoprądowych w systemie TN-C. W starszych instalacjach, które korzystają z tego typu układu, nie należy polegać wyłącznie na różnicówkach jako środkach zabezpieczających. Istotne są dodatkowe metody ochrony, takie jak:
- odpowiednie uziemienie,
- zabezpieczenia przeciwprzepięciowe,
- inne formy zabezpieczeń.
Aby efektywnie zabezpieczyć się przed porażeniem prądem, wyłączniki różnicowoprądowe powinny być używane w układach TN-S lub TT, gdzie przewody ochronny i neutralny są rozdzielone. Tylko w takich warunkach możliwe jest skuteczne wykrywanie prądu upływu oraz szybkie odcinanie zasilania w razie zagrożenia. Wybór odpowiedniego układu instalacji elektrycznej oraz stosowanie właściwych zabezpieczeń są kluczowe dla zapewnienia bezpieczeństwa wszystkich użytkowników.
